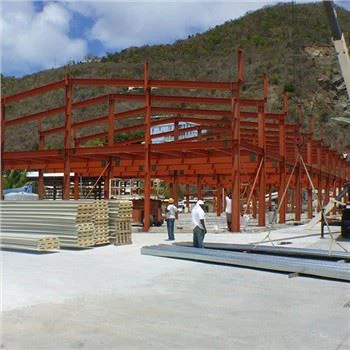

Entrepôt de structure métallique de L60m*W15m*H6m avec mezzanine pour le Chili





Dimensions: Largeur 15m x Longueur 40m x Hauteur 6m

Exigences sismiques: Résistance aux tremblements de terre de niveau 8

Charge de vent: 120km/h

Charge de neige: Aucun mentionné

Matériau du toit et des murs: Panneau simple en acier coloré de 0,5 mm d'épaisseur

Mezzanine: Situé à une extrémité, hauteur 3m, longueur 15m x largeur 5m

Des régions adaptables:Chili, Pérou, UA, Indonésie, Papouasie Nouvelle Guinée...





Cadres principaux : Les colonnes et poutres en acier Q345B sont recommandées en raison de leur rapport résistance élevée-/-poids adapté à cette taille d'entrepôt.

Membres secondaires : Utilisez de l'acier Q235B pour les pannes, les traverses et les contreventements afin de garantir un support adéquat tout en équilibrant la rentabilité-.

Fondations: Fondations en béton armé conçues pour résister aux conditions sismiques locales et aux charges de vent.

Structure Mezzanine: Construit en acier Q345B pour supporter les dimensions spécifiées et les exigences de charge.





L'estimation dépendra de la conception exacte et de l'espacement des cadres, des éléments secondaires et de la mezzanine. A titre d'estimation approximative :

Cadres principaux: Environ 30-40 kg/m²

Membres secondaires: Environ 10-15 kg/m²

Panneaux de toit et de mur: Tenez compte du poids des panneaux en acier coloré de 0,5 mm plus de toute isolation ou couche supplémentaire.

Poids total estimé de l'acier: Pour le bâtiment principal (excluant la mezzanine), environ 18 000 à 24 000 kg pour les structures primaires et 6 000 à 9 000 kg pour les éléments secondaires. La mezzanine ajouterait 5 000 à 7 000 kg supplémentaires.





Paramètres de conception: Zone sismique 8, vitesse du vent=120 km/h (~33,3 m/s), aucune charge de neige
Revêtement de toit et de mur : 0,5 mm Couleur-Panneaux simple peau en acier enduit
Mezzanine: 15 m (L) × 5 m (L) × 3 m (H), situé à une extrémité du pignon

1. Cadre structurel principal

Article	Description	Quantité	Poids unitaire (kg/m)	Poids total (kg)
C1	Colonnes principales (section RHS ou H-personnalisée, Q345B) – 6 m de hauteur	14 unités (7 baies à ~ 6,67 m oc)	~65 kg/m	14 × 6 × 65 = 5,460
B1	Poutres de chevrons (poutre en I-ou poutre de jarret conique, Q345B) – portée de 15 m	14 pièces	~40 kg/m	14 × 15 × 40 = 8,400
B2	Poutre faîtière/attache d'avant-toit (si nécessaire pour la stabilité)	2 × 40m	~28 kg/m	80 × 28 = 2,240
BR	Contreventement de toit (contreventement en X-, angle L50×5 ou barre ronde)	~200 m au total	~4 kg/m	800
BM	Renfort mural (vertical et horizontal, similaire au toit)	~150 m	~4 kg/m	600

Note: Espacement des baies supposé à6.67 m(40m ÷ 6 baies → 7 cadres). La pratique standard utilise des portiques rigides avec des bases épinglées ou fixes en fonction de la demande sismique. Pour la zone sismique 8, des connexions résistantes aux moments-sont recommandées.



2. Charpente secondaire (pannes et poutres)

Article	Description	Espacement	Longueur par course	Quantité de courses	Longueur totale (m)	Section	Poids unitaire (kg/m)	Poids total (kg)
P1	Pannes de toit (section C/Z-, Q235B)	1.5 m o.c.	40 m	11 courses (15m ÷ 1.5 + 1)	440	C200×75×20×2.5	~5.5	2,420
G1	Traverses murales (section C-, Q235B)	1.2 m o.c.	40 m (murs longs)	5 pistes par côté × 2 côtés	400	C180×60×20×2.0	~4.2	1,680
G2	Girts de pignon (murs de 15 m)	1.2 m o.c.	15 m	5 courses × 2 volées	150	C180×60×20×2.0	~4.2	630



3. Structure mezzanine (15 m × 5 m)

Article	Description	Quantité	Poids unitaire	Poids total (kg)
MC1	Colonnes mezzanine (SHS 150×150×5, Q345B) – 3 m de haut	8 pièces	~25 kg/m	8 × 3 × 25 = 600
MB1	Poutres primaires (IPE200 ou HEA160, Q345B) – portée 5 m	10 pièces	~25 kg/m	10 × 5 × 25 = 1250
MB2	Poutres secondaires (C150, Q235B) – portée de 15 m à 2,5 m oc	7 pièces	~3,8 kg/m	7 × 15 × 3.8 = 399
Pont	Plaque striée de 1,0 mm ou platelage en acier ondulé de 0,8 mm (non-composite)	75 m²	~8kg/m²	600
Entretoisement	Renfort diagonal de mezzanine (L40×4)	~50 m	~2,4 kg/m	120

Note: Mezzanine supposée supporter le stockage de lumière (charge utile ~2–3 kN/m²). Pas de chape en béton. l'escalier en acier sera de 830 kg/unité



4. Système de revêtement

Article	Description	Superficie (m²)	Poids (kg/m²)	Poids total (kg)
Panneaux de toit	Simple peau en acier coloré de 0,5 mm (profil trapézoïdal, par exemple YX28-205-820)	15 × 40 = 600	~4.5	2,700
Panneaux muraux	Simple peau en acier couleur 0,5 mm (même profil)	2×(40×6) + 2×(15×6) – découpe mezzanine ≈660	~4.5	2,970
Fixations et accessoires	Vis, rondelles, solins, produits d'étanchéité	-	-	~500

Note: Surface du mur de la mezzanine déduite (~15×3=45 m²). La couverture réelle des panneaux peut varier en raison des chevauchements.



5. Matériaux de connexion

Article	Description	Poids estimé (kg)
Boulons (M20/M24, qualité 8.8)	Pour châssis principal et mezzanine	400
Consommables de soudage	Électrodes, fil	150
Boulons d'ancrage (M24, L=800 mm)	2 par colonne × 14=28 pièces	120



6. Résumé de l'utilisation totale de l'acier

Catégorie	Poids (kg)
Cadre principal	17,500
Cadrage secondaire	4,730
Structure Mezzanine	3,799
Bardage (y compris accessoires)	6,170
Connexions et divers.	670
POIDS TOTAL ESTIMÉ DE L'ACIER	≈ 32,869 kg

Env. Intensité de l'acier:

Bâtiment principal (600 m² au sol) :~55kg/m²

Comprenant Mezzanine (675 m² effectifs) :~48,7kg/m²

Remarques et hypothèses

Conception sismique: La zone sismique 8 (Chine GB 50011) implique un coefficient sismique élevé (~0,2g–0,3g). Des portiques résistant aux moments-avec des détails ductiles sont supposés.

Charge de vent: 120 km/h ≈ 0,75 kN/m² pression de base (selon ASCE 7 ou code local). Bardage et éléments secondaires conçus en conséquence.

Pas de grue ni d'équipement lourd: Charges vives supposées être de 0,3 kN/m² (toit) et 0,5 kN/m² (murs).

Fondation: Non inclus dans le métré en acier (barres d'armature en béton/acier exclues).

Protection contre la corrosion : Tout l'acier de construction est supposé galvanisé à chaud-par immersion ou peint (non quantifié).

Cette liste de matériaux fournit une estimation préliminaire réaliste pour l'approvisionnement et le chiffrage. Pour la construction, des dessins détaillés, la conception des connexions et la vérification de la conformité au code par un ingénieur agréé sont essentiels.





Ce plan fournit un cadre de base pour la conception de l'entrepôt préfabriqué proposé. Une analyse technique détaillée comprenant des calculs de charge, des spécifications de matériaux et des dessins de construction doit être effectuée par des professionnels qualifiés.
