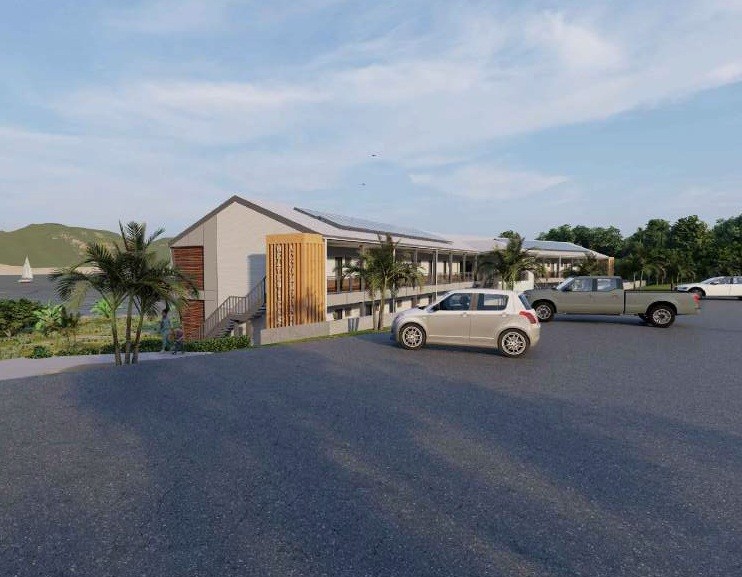

Conception structurelle et liste de matériaux d'hôtel préfabriqués à deux étages pour un client brésilien

Dimension centrale : largeur du bâtiment=15 m (profondeur de la pièce 6 m × couloir central 2 + 3 m), total de 80 pièces (40/étage, 20/côté), 3 escaliers en acier (deux extrémités + centre)
Le calcul du poids de la structure en acier CBC (Q355/235B, profil H personnalisé/galvanisé à chaud) et la liste complète des matériaux sont fournis ci-dessous, avec le poids de l'acier et la consommation totale clairement indiqués.

Envoyez demande Discuter maintenant

Télécharger

Présentation du produit

Conception structurelle et liste de matériaux d'hôtel à deux étages pour un client brésilien

Dimension centrale :Largeur du bâtiment=15 m(6 m de profondeur de pièce × 2 + 3 m de couloir central), total 80 pièces (40/étage, 20/côté), 3 escaliers en acier (deux extrémités + centre), toutes les autres spécifications spatiales/matérielles restent inchangées.

Structure en acier de Radio-Canadale calcul du poids (Q355/235B, profil H personnalisé/galvanisé à chaud de la société CBC) et la liste complète des matériaux sont fournis ci-dessous, avecpoids tout en acier et consommation totalemarqué clairement.

25 09 2023Heaven on Earth Accommodation-1

1. Dimensions de base du bâtiment

Nombre total d'étages : 2 (RDC + 1F)

Longueur du bâtiment : 83 m (20 pièces × 4 m/pièce, pas de surplomb pour le calcul structurel)

Largeur du bâtiment : 15 m (pièce D de 6 m × couloir de 2 + 3 m W)

Hauteur du sol : 3 m/étage ;

Hauteur totale (hors toit) : 6 m

Pièce : 4 m(L)×6m(P)×3m(H) ×80 unités ;

Couloir : 3 m (L) × 83 m (L) × 3 m (H) × 2 étages

Escalier : 3 ensembles, 1,2 m (L) × 3 m (H) chacun, structure en acier (18 marches/ensemble)

25 09 2023Heaven on Earth Accommodation-final04

2. Structure en acier CBC - Spécifications complètes, calcul de la quantité et du poids

Tous les composants en acier sontCBC personnalisé en fonction des exigences détaillées du projet, galvanisé à chaud anti-corrosion (conforme à la norme brésilienne NBR), poids calculé en fonction du volume théorique réel et de la densité de l'acier (7 850 kg/m³).

2.1 Structure en acier de base (poids marqué)

Description du matériau	Spécification	Quantité	Unité	Poids unique	Poids total	Consommation totale (kg)
Poteau (poutre en H-personnalisée CBC)	H300×250×9×14, 6m H	576	m	76,15 kg/m	456,9 kg/pièce	43862
Poutre de plancher (poutre en H-fabriquée par CBC)	H300×200×8×12/H250×150×7×9	662+332	m	56,52/34,93 kg/m		49013
Poutre de toit (poutre en H-fabriquée par CBC)	H200×100×5.5×8,15m W	42	Pièces	17,23 kg/m	258,45 kg/pièce	10854.9
Canal de bord de couloir	C120×50×5.5, 83m L	4	Pièces	10,2 kg/m	846,6 kg/pièce	3386.4
Contreventement horizontal (angle)	L50×5, découpe sur mesure	2800	Mètres	3,77 kg/m	-	10556
Contreventement vertical (angle)	L50×5, découpe sur mesure	960	Mètres	3,77 kg/m	-	3619.2
Structure d'escalier en acier	Acier sur mesure CBC	3	Ensembles	-	850 kg/ensemble	2550
Platelage en acier galvanisé	1mm, trapézoïdal	1245	m²	11,2kg/m²	-	13944
Plaque de connexion	16 mm d'épaisseur, Q235B	1200	Pièces	1,8 kg/pièce	-	2160
Boulon M20×80 à haute résistance-	Acier au carbone, galvanisé	4800	Pièces	0,22 kg/pièce	-	1056
Boulon d'ancrage M24×300	Acier au carbone, galvanisé	384	Pièces	0,85 kg/pièce	-	326.4

2.2 Résumé du poids total de la structure en acier

Consommation totale d'acier (marque CBC)=140270 kg ≈ 140,0 tonnes

(Y compris toutes les poutres/colonnes/contreventements/terrasses/escaliers/fixations)

25 09 2023Heaven on Earth Accommodation-final3

3. Liste complète et détaillée des matériaux (révisée pour une largeur de 15 m, toutes les quantités)

3.1 Matériaux des murs et du toit

Description du matériau	Spécification	Quantité	Unité
Panneau AAC (mur extérieur)	100 mm, 600 × 2400 mm, ignifuge	2184	m²
Panneau AAC (mur intérieur)	100 mm, 600 × 2400 mm, insonorisé	3264	m²
Mortier AAC (Installation)	Mortier de ciment M5	75	m³
Tuile en acier de couleur (toit)	Revêtement PVDF de 0,5 mm	1360	m²
Isolation en laine de verre (toiture)	100 mm, 48 kg/m³, ignifuge	1360	m²
Sous-couche imperméable pour toit	Film polyéthylène 0,4 mm	1360	m²
Plaque de plâtre (plafond)	12,5 mm, résistant au feu-résistant	2656	m²
Quille de plafond galvanisée	U50×19×0.5	5312	Mètres
Raccords de connexion au plafond	Acier galvanisé	8000	Pièces

3.2 Équipements des chambres et des salles de bains (80 chambres, ensemble complet)

Description du matériau	Spécification	Quantité	Unité
Vanité de salle de bain en céramique	Vasque + meuble PVC	80	Ensembles
Toilettes-montées au sol à double-chasse	Céramique,-économie d'eau	80	Pièces
Salle de douche intégrée	2m×2m, verre trempé+aluminium	80	Ensembles
Fenêtre de salle de bain	Cadre en aluminium, 60×40cm, verre trempé	80	Pièces
Fenêtre de la chambre	Cadre en aluminium, 2×1,6 m, double-vitrage	80	Pièces
Porte en bois massif de pièce	90×210cm, structure en acier	80	Pièces
Porte vitrée de salle de bain	80×210cm, verre dépoli	80	Pièces
Quincaillerie de porte en acier inoxydable	Poignée + serrure + charnière	320	Ensembles
Revêtement de sol en vinyle pour pièce	2 mm, résistant à l'usure	1536	m²
Carrelage antidérapant pour salle de bain-	600×600mm, céramique	320	m²
Carrelage mural de salle de bain	300×600mm, céramique (pleine hauteur)	1024	m²
Adhésif et coulis pour carrelage	Spécial carrelage en céramique	45	m³

3.3 Système de plomberie (entièrement hydraulique, eau chaude/froide + drainage)

Description du matériau	Spécification	Quantité	Unité
Tuyau d'eau froide en PVC	DN20, qualité alimentaire-	4800	Mètres
Tuyau d'eau chaude en PVC	DN20, résistant à la chaleur-	2400	Mètres
Tuyau de vidange de toilette en PVC	DN110, haute-résistance	1200	Mètres
Tuyau de vidange d'évier/douche en PVC	DN50, haute-résistance	1800	Mètres
Raccords de tuyauterie (DN20/50/110)	Coude/té/raccord/capuchon	3600	Pièces
Compteur d'eau numérique	DN20, norme brésilienne	80	Pièces
Pompe de circulation d'eau chaude	1,5 kW, 3 m³/h	4	Ensembles
Chauffe-eau électrique	50 L,-économie d'énergie	80	Pièces
Membrane imperméable pour salle de bain	polyuréthane 1,5 mm	384	m²
Regard d'égout	Béton, DN300	6	Pièces
Bande d'arrêt d'eau	Caoutchouc, pour bords de salle de bain	1280	Mètres
Mitigeur d'équerre/mitigeur de douche	Acier inoxydable	320	Pièces
Robinet d'évier	Acier inoxydable, froid/chaud	80	Pièces

25 09 2023Heaven on Earth Accommodation-final2

3.4 Système électrique (conforme à la norme brésilienne NBR 5410)

Description du matériau	Spécification	Quantité	Unité
Câble en cuivre (éclairage)	BV2,5 mm², isolé PVC	19200	Mètres
Câble en cuivre (alimentation)	BV4mm², isolé PVC	12000	Mètres
Câble en cuivre (AC)	BV6mm², isolé PVC	7200	Mètres
Chemin de câbles en PVC galvanisé	100×50mm	480	Mètres
Boîte de distribution principale	120A, protection contre les courants résiduels	1	Morceau
Boîte de distribution de succursale	80A, par pièce	80	Pièces
Interrupteur d'éclairage unipolaire-	16A, plastique	240	Pièces
Prise de courant à 5 trous	10A, étanche (salle de bain)	640	Pièces
Spot LED 12 W	Blanc chaud, encastré	320	Pièces
Ventilateur d'extraction de salle de bain de 8 pouces	30W, silencieux	80	Pièces
1,5 HP divisé-type CA	Onduleur,-économie d'énergie	80	Ensembles
Détecteur de fumée (alarme incendie)	Photo-électrique	160	Pièces
Éclairage de secours	3 W, alimenté par batterie-	40	Pièces
Disjoncteur principal	100A, protection contre les courants résiduels	1	Morceau
Clips/sangles pour câbles	Nylon/acier	10000	Pièces

3.5 Béton et renforcement (dalle de plancher coulée-sur-place)

Description du matériau	Spécification	Quantité	Unité
Béton prêt à l'emploi C30-	Pour dalle du 2ème étage (120mm)	149.04	m³
Acier d'armature HRB400	Φ12@200, pour le maillage de dalle	5760	kilos
Fil d'attache en acier	22# galvanisé	120	kilos
Agent de démoulage pour béton	À base d'eau-	20	Litres

3.6 Matériaux divers et de finition

Description du matériau	Spécification	Quantité	Unité
Structure en acier Galvanisation à chaud	Trempette chaude	300	Litres
Peinture intérieure murale AAC	Peinture au latex mate	900	Litres
Peinture extérieure pour mur AAC	Acrylique-résistant aux intempéries	600	Litres
Scellant silicone	Résistant aux intempéries-(fenêtre/porte)	600	Tubes
Remplisseur de joint de dilatation	Polyuréthane	200	Litres
Adhésif de construction	Pour plaques de plâtre/quille	150	Litres

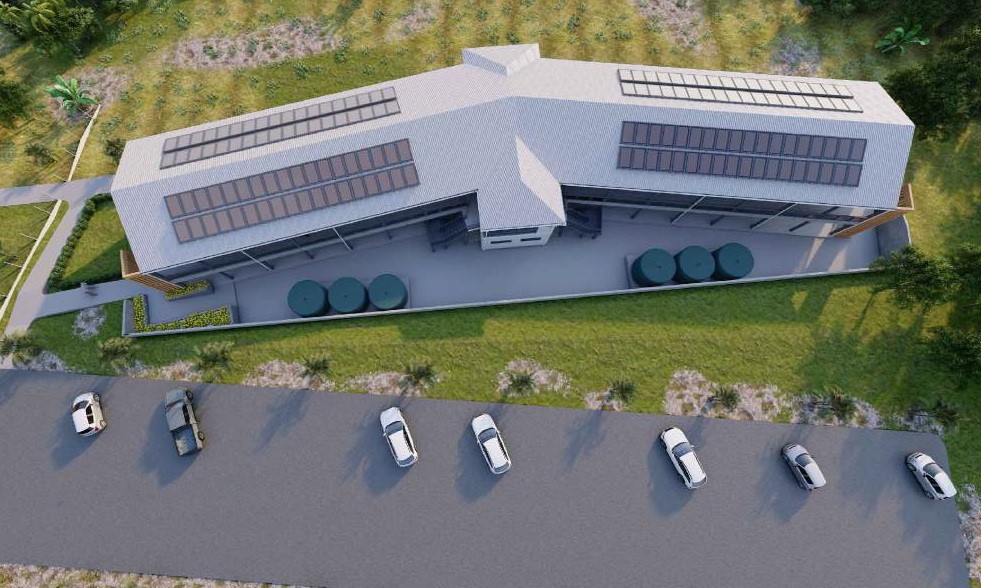

25 09 2023Heaven on Earth Accommodation-final05

4. Notes clés sur la construction (Santos, adaptation au Brésil)

Structure en acier: Tous les composants en acier CBC sont préfabriqués en usine, galvanisés pour résister à la corrosion côtière (climat marin de Santos) ; installation sur-site avec des boulons à haute-haute résistance (pas de soudure pour le cadre principal).

Platelage en acier et béton: platelage galvanisé de 1 mm fixé avec des vis autoperceuses (espacement inférieur ou égal à 300 mm) ; Durcissement du béton C30 supérieur ou égal à 7 jours, résistance à la compression supérieure ou égale à 20MPa avant application de la charge.

Installation du panneau AAC: Utiliser des connecteurs en acier spécial CBC ; tolérance de verticalité Inférieure ou égale à 3 mm/m, tolérance horizontale Inférieure ou égale à 2 mm/m ; scellez tous les joints avec du mastic silicone pour une insonorisation/étanchéité à l'eau.

Conformité MEP: Test de pression de plomberie (0,6 MPa, 30 minutes sans fuite) ; câblage électrique entièrement conforme àBrésilien NBR 5410; tous les luminaires électriques avec certification INMETRO.

Toiture et imperméabilisation: Laine de verre 100 mm pour l'isolation thermique (haute température/humidité Santos) ; sous-couche imperméable de toiture recouverte d'une épaisseur supérieure ou égale à 150 mm ; étanchéité salle de bain testée en immersion 24h dans l'eau.
