Analyse des forces structurelles, liste des matériaux et rapport sur l'adaptabilité du marché mondial de l'entrepôt de structure en acier à 5 étages de CBC

Analyse des forces structurelles, liste des matériaux et rapport sur l'adaptabilité au marché mondial de l'entrepôt de structure en acier à 5 étages de CBC

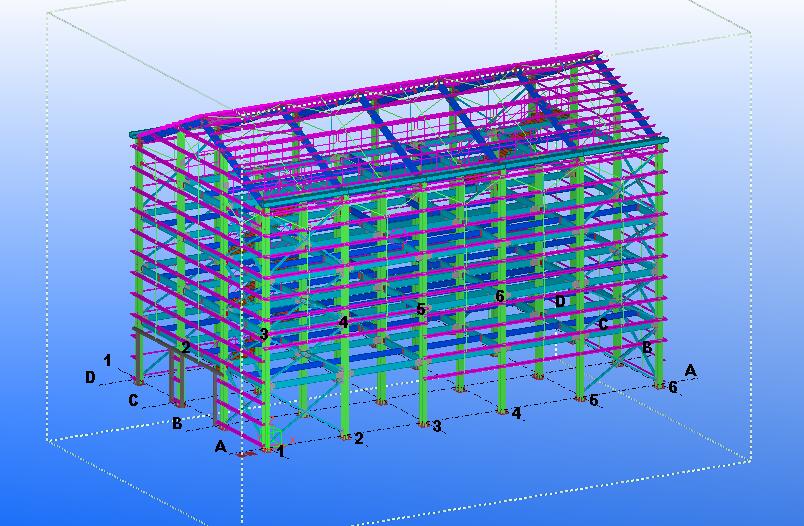

Ce projet est un entrepôt personnalisé à structure métallique de cinq étages-réalisé par la société CBC pour des clients néo-calédoniens en 2017. Les dimensions globales du bâtiment sont de 22,4 m de longueur, 12,24 m de largeur et 11,55 m de hauteur totale. La répartition de la hauteur du sol est de 3 m (1er étage) + 2.5 m (2e étage) + 2.5 m (3e étage) + 2.5 m (4e étage) + 1.05 m (5e étage). L'ensemble de la structure est conforme aux normes locales européennes applicables, avec une vitesse de vent conçue de 270 km/h et une charge sismique de 8 degrés. Le projet est équipé d'un monte-charge de 5 tonnes et d'un escalier à structure en acier, adoptant la technologie standard d'assemblage de structures en acier préfabriquées. Tous les matériaux de construction sont emballés et expédiés dans 4 ensembles de conteneurs cubes de 40 pieds de haut, et le coût FOB Ningbo est d'environ 100 000 dollars américains, la consommation totale d'acier est d'environ 65 tonnes, la superficie des panneaux de toit est de 310 mètres carrés et la superficie des panneaux muraux est de 680 mètres carrés.







2.1 Paramètres de base des charges de conception

La structure est conçue sur la base des normes européennes de structure en acier, en tenant compte de trois conditions de charge principales : charge permanente statique, charge de vent extrême et charge sismique, réalisant ainsi l'objectif de sécurité structurelle de « aucun dommage sous des charges mineures, réparable sous des charges modérées et aucun effondrement sous des charges extrêmes ». Les principaux paramètres de conception sont les suivants : vitesse de vent extrême conçue de 270 km/h (75 m/s), fortification sismique de 8-degrés (correspondant à une accélération sismique de base de 0,2 g), adaptée aux vents forts et aux zones côtières à haut-risque sismique.



2.2 Analyse des contraintes des principaux composants structurels

2.2.1 Colonne en acier (H300×250×6×10mm)

En tant que principal composant porteur vertical-de l'entrepôt de cinq-étages, la colonne en acier en forme de H-supporte la charge morte de la superstructure, la charge utile du sol et la composante verticale de la charge de vent. La conception épaissie de la bride (10 mm) et de l'âme (6 mm) améliore considérablement la résistance à la compression axiale et la résistance à la flexion de la colonne. Sous une charge sismique de 8 degrés et une charge de vent extrême de 270 km/h, la colonne en acier maintient une capacité portante verticale stable, résiste efficacement à la force de cisaillement latéral et au moment de flexion générés par les charges horizontales, et évite le déplacement latéral structurel et l'instabilité globale. La conception structurelle suit le principe « colonne forte et poutre faible », garantissant que les colonnes ne se brisent pas avant les poutres dans des conditions de travail extrêmes, ce qui améliore la résistance sismique globale de la structure.



2.2.2 Poutre de plancher (H300×150×6×8mm)

La poutre porteuse de plancher adopte un acier de section H300×150×6×8, qui supporte la charge utile du plancher et transfère les charges verticales aux colonnes en acier. La conception optimisée des sections équilibre le poids propre et la capacité portante, répondant ainsi aux exigences de charge du stockage en entrepôt à plusieurs étages. Sous excitation sismique, la poutre de plancher se coordonne avec l’ensemble du cadre pour consommer de l’énergie sismique grâce à une légère déformation élastique. La conception de l'épaisseur de l'âme et de la bride résiste efficacement aux contraintes de cisaillement locales et à la déformation par flexion, évitant ainsi la déformation locale du sol et les dommages structurels dans des conditions de service à long terme et de charges extrêmes.



2.2.3 Poutre de toit (H300×150×6×8mm)

La poutre de toit partage les mêmes spécifications de section que la poutre de plancher, supportant principalement la charge morte du toit, l'aspiration du vent et la pression du vent. Face à la vitesse du vent extrême de 270 km/h, la poutre de toit forme une charpente intégrale stable avec des pannes de type Z-. La structure de section résiste efficacement aux vibrations induites par le vent et aux contraintes de traction et de compression locales, empêche le détachement des panneaux de toit et des pannes et assure la stabilité globale du système d'enceinte de toit dans des conditions de vent extrêmement forts.





2.3 Analyse des contraintes de l'enceinte et de la structure auxiliaire

Les panneaux de toit et de mur adoptent des panneaux simples en acier de couleur de 0,5 mm, assortis à des pannes Z160×60×20×2,0 mm. Les pannes de type Z- ont une excellente rigidité latérale et une excellente stabilité globale, ce qui peut disperser efficacement la charge du vent sur la surface de l'enceinte et transférer les charges locales à la structure du cadre principal. Le monte-charge de 5 tonnes et l'escalier en acier sont soumis à des contraintes indépendantes et reliés au cadre principal via des nœuds flexibles, ce qui évite la concentration locale des contraintes de la structure principale causée par le fonctionnement de l'équipement et la charge des piétons, et améliore la coordination structurelle globale et la redondance de la sécurité.



2.4 Caractéristiques globales des contraintes structurelles

L'ensemble de la structure adopte un système de cadre rigide, avec des chemins de transmission de force clairs. Le cadre principal en acier supporte les charges principales verticales et horizontales, et le système de clôture en pannes disperse les charges extrêmes locales. Sous la double action d'un vent fort de 270 km/h et d'un tremblement de terre de 8 - degrés, la structure présente une bonne ductilité et une bonne capacité de dissipation d'énergie, aucun déplacement structurel excessif ni concentration de contraintes, et répond pleinement aux exigences de sécurité des normes de construction européennes pour les zones météorologiques et sismiques côtières à haut risque.







Numéro de série	Nom du matériau	Spécification	Consommation détaillée	Remarques
1	Colonne en acier	H300×250×6×10mm	Calculé sur la base de la consommation totale d'acier, représentant 42 % du volume total d'acier (environ 27,3 tonnes)	Composant porteur vertical principal-
2	Poutre portante au sol	H300×150×6×8mm	Représentant 33 % du volume total d’acier (environ 21,45 tonnes)	Structure portante multi-charge de sol-
3	Poutre de charpente de toit	H300×150×6×8mm	Inclus dans la consommation des sections de poutres de plancher, conception globale adaptée	Force intégrale du toit-cadre porteur
4	Panne de toit et de mur	Z160 × 60 × 20 × 2,0 mm	Représentant 20 % du volume total d’acier (environ 13 tonnes)	Transmission et fixation des forces du boîtier
5	Pièces auxiliaires en acier	Plaques de connexion, boulons, supports, etc.	Représentant 5 % du volume total d’acier (environ 3,25 tonnes)	Liaison structurelle et renforcement
6	Panneau en acier de couleur de toit	Plaque d'acier monochrome de 0,5 mm	310 ㎡	Clôture et étanchéité du toit
7	Panneau en acier de couleur de mur	Plaque d'acier monochrome de 0,5 mm	680 ㎡	Enceinte périphérique du bâtiment
8	Ascenseur de fret de 5 tonnes	Type correspondant à la structure en acier personnalisée	1 ensemble	Transport logistique vertical en entrepôt
9	Escalier à structure métallique	Escalier préfabriqué intégral en acier	1 ensemble	Passage piéton pour chaque étage
10	Emballage et expédition globaux	Conteneur haut cube de 40 pieds	4 ensembles	Emballage intégré tous matériaux

Coût total du matériel: FOB Ningbo 100 000 USD ;Consommation totale d'acier: Environ 65 tonnes







Les marchés cibles comprennent les Tonga, la Papouasie-Nouvelle-Guinée (PNG), le Chili et les Philippines. Toutes les régions sont des zones côtières soumises à des conditions météorologiques extrêmes fréquentes et à une forte activité sismique. Cet entrepôt est conçu avec une résistance au vent extrême de 270 km/h et une résistance sismique de 8- degrés, conformément aux normes européennes, et présente une grande adaptabilité aux zones côtières à haut risque. L’analyse détaillée de l’adaptabilité régionale est la suivante :



4.1 Marché tongien

Les Tonga sont situées dans la ceinture sismique et typhon du Pacifique Sud, avec de fréquents cyclones tropicaux, des vents extrêmes atteignant 260 à 280 km/h et de fréquents tremblements de terre peu profonds, appartenant à des zones de vents violents et à haut risque sismique. La résistance au vent de 270 km/h et la conception sismique de 8 - degrés de cet entrepôt correspondent parfaitement aux conditions météorologiques et géologiques locales des Tonga. La conception standard européenne est reconnue et acceptée par les services locaux de surveillance de la construction. La structure en acier préfabriquée a un cycle de construction court et une forte adaptabilité sur site, ce qui convient à la capacité de construction locale arriérée des Tonga. La consommation d'acier conventionnelle et la structure légère du boîtier peuvent réduire efficacement les coûts de transport et de construction, avec une applicabilité extrêmement élevée sur le marché.



4.2 Marché de Papouasie-Nouvelle-Guinée

La PNG est un pays insulaire côtier soumis à des vents forts et à des activités sismiques fréquentes. Le code du bâtiment local PNGS-1001-1982 stipule que la vitesse du vent de conception pour les bâtiments avec une période de retour de 50 ans n'est pas inférieure à 240 km/h. La conception de résistance au vent de 270 km/h du projet dépasse les exigences des normes locales, et la conception sismique à 8 degrés répond aux besoins locaux de fortification sismique élevée. Les entrepôts industriels et logistiques locaux sont dominés par des structures en acier préfabriquées, avec de faibles exigences en matière de décoration des bâtiments et une haute reconnaissance des structures en acier aux normes européennes. L'emballage standardisé des conteneurs et le mode de préfabrication intégré du projet sont hautement compatibles avec la demande de matériaux de construction importés de PNG, avec une adaptabilité stable au marché.





4.3 Marché chilien

Le Chili est situé sur la ceinture sismique du Pacifique, avec des activités sismiques extrêmement fréquentes et des vents côtiers forts. La norme locale en vigueur NCh 432:2025 réglemente la conception des charges de vent pour les bâtiments. Les zones côtières du Chili ont une pression de vent de base élevée, et la conception de résistance au vent de 270 km/h du projet répond aux exigences de charge de vent de la plupart des zones côtières du Chili. La conception sismique de 8 - degrés s'adapte aux normes élevées de fortification sismique du Chili. Les normes européennes sur les structures en acier sont hautement compatibles avec les codes de construction locaux du Chili. Cependant, le Chili a des exigences strictes en matière de résistance des bâtiments à la corrosion en raison de l'érosion à long terme des embruns salins côtiers. Le panneau unique en acier coloré d'origine de 0,5 mm nécessite une mise à niveau anticorrosion ciblée-pour s'adapter à l'environnement de service local à long terme.



4.4 Marché philippin

Les Philippines sont un pays typiquement sujet aux typhons-, régi par le code du bâtiment NSCP 2015. La vitesse de vent de conception pour les bâtiments côtiers avec une période de retour de 100-ans est supérieure ou égale à 250 km/h et le pays appartient à des zones à risque sismique moyen-à élevé. La résistance au vent de 270 km/h du projet et sa conception sismique à 8 degrés respectent et dépassent pleinement les normes de conception locales. Les entrepôts logistiques et industriels locaux ont une énorme demande de structures préfabriquées légères en acier. La conception standardisée du projet, son transport conteneurisé et ses avantages en termes de coûts conviennent parfaitement au marché philippin. Cependant, la concurrence sur le marché local est féroce, et il existe une certaine pression sur les coûts et des défis localisés en matière de matériaux alternatifs.







Marché cible	Avantages du marché	Inconvénients du marché	Niveau de consommation d'acier	Évaluation de l'adaptabilité régionale
Tonga	La résistance au vent de 1. 270 km/h et la conception sismique à 8 degrés s'adaptent parfaitement aux conditions météorologiques extrêmes locales et à l'environnement sismique ; 2. La conception standard européenne est pleinement reconnue localement ; 3. La structure préfabriquée convient à une capacité de construction locale insuffisante ; 4. Consommation d'acier modérée et faible coût de transport.	1. Petite échelle de marché local et demande limitée pour les grands entrepôts ; 2. Transport à distance avec un long cycle de livraison ; 3. Structure unique de la demande industrielle locale.	Moyen (consommation totale d'acier de 65 tonnes). Plus élevé que les simples entrepôts locaux en acier léger, plus bas que les bâtiments industriels lourds en acier, avec un rapport coût/sécurité optimal.	Excellent
Papouasie-Nouvelle-Guinée	1. La conception éolienne et sismique dépasse les exigences des normes locales PNGS avec une redondance de sécurité élevée ; 2. Le marché local jouit d'une grande reconnaissance des structures en acier préfabriquées aux normes européennes ; 3. L'emballage conteneurisé correspond au mode logistique des matériaux de construction importés locaux ; 4. Convient à la demande locale de construction d’installations industrielles et de stockage.	1. L'infrastructure locale est en retard, ce qui augmente les difficultés d'installation sur-site ; 2. Inspection stricte de dédouanement pour les matériaux en acier importés ; 3. La technologie locale de construction anti--corrosion est insuffisante.	Moyen (65 tonnes). Conformément au niveau de consommation d'acier des principaux entrepôts en acier à plusieurs étages des zones industrielles côtières de PNG, pas de gaspillage de matériaux excessif.	Excellent
Chili	1. La conception de résistance sismique et au vent répond aux exigences des normes locales NCh ; 2. Le système standard européen est hautement compatible avec les codes locaux ; 3. La structure stable répond aux exigences de service à long terme-des bâtiments industriels côtiers.	1. L'environnement côtier de brouillard salin nécessite un traitement anti--corrosion supplémentaire, ce qui augmente le coût global ; 2. Les normes locales de certification des matériaux de construction sont strictes et comportent un long cycle d'approbation ; 3. Les produits locaux de structure en acier lourd présentent des avantages compétitifs.	Moyen (65 tonnes). Légèrement inférieure à la consommation moyenne d'acier des entrepôts locaux d'acier amélioré anti--corrosion, avec un avantage de coût après la mise à niveau anti-corrosion.	Bon (nécessite une optimisation anti--partielle de la corrosion)
Philippines	1. Les performances éoliennes et sismiques dépassent les normes locales NSCP 2015, s'adaptant à l'environnement des typhons fréquents ; 2. La conception préfabriquée standardisée répond à la demande du marché à grande échelle ; 3. Le faible coût FOB présente une forte compétitivité sur le marché ; 4. La structure à plusieurs étages-économise les ressources foncières, s'adaptant ainsi à la planification du parc industriel local.	1. Concurrence féroce sur le marché avec les produits de structure en acier à faible coût - locaux et d'Asie du Sud-Est ; 2. Le marché bas de gamme local-accepte peu les conceptions éoliennes et sismiques de haut niveau- ; 3. Les congestions logistiques saisonnières affectent l’efficacité des livraisons.	Moyen (65 tonnes). Plus élevé que les entrepôts locaux en acier léger bas de gamme-, inférieur aux entrepôts professionnels -standards résistants aux typhons-haut de gamme, avec des performances et des coûts équilibrés.	Bon (nécessite une optimisation des coûts pour le marché bas de gamme-)





Cet entrepôt à structure en acier de cinq étages dispose d'un système de force structurelle scientifique et raisonnable, avec des spécifications de composants standardisées et une consommation globale d'acier modérée. La résistance au vent extrême de 270 km/h et la conception de résistance sismique de 8- degrés, ainsi que les spécifications de construction conformes aux normes européennes, le rendent hautement adaptable aux zones côtières à vent fort et à risque sismique élevé de la côte du Pacifique. Parmi les quatre marchés cibles, les Tonga et la Papouasie-Nouvelle-Guinée ont la capacité d'adaptation globale la plus élevée, avec des performances, une consommation d'acier et une demande du marché adaptées. Le marché chilien a besoin d’une optimisation anticorrosion ciblée pour s’adapter à l’environnement côtier des embruns salés. Le marché philippin a une large demande mais nécessite une optimisation des coûts pour faire face à une concurrence féroce. Le projet global présente des performances structurelles stables, une production et un transport standardisés, ainsi qu'une valeur élevée de promotion et d'application sur les marchés côtiers d'Océanie et d'Asie du Sud-Est.
